SKU: SM-UCTX05D1-NTN

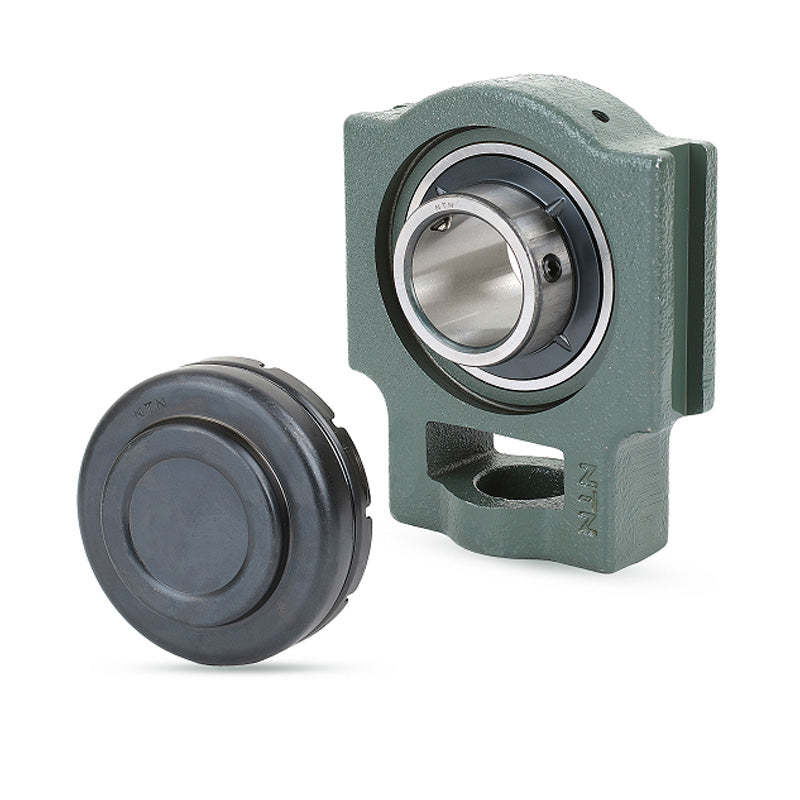

NTN SM-UCTX05D1 Metric Cast Iron Take Up Unit with 25mm Bore Bearing Unit with Steel Plate Cover - Closed Version - Allow 2-3 Days

NTN SM-UCTX05D1 Metric Cast Iron Take Up Unit with 25mm Bore Bearing Unit with Steel Plate Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 25mm
N<sub>1</sub> 16mm
L<sub>2</sub> 12mm
H<sub>2</sub> 56mm
N<sub>2</sub> 37mm
N 22mm
L<sub>3</sub> 57mm
A<sub>1</sub> 12mm
H<sub>1</sub> 89mm
H 102mm
L 113mm
A<sub>2</sub> 28mm
A 37mm
r 43mm
L<sub>1</sub> 70mm
B 38.1mm
S 15.9mm
t<sub>1</sub> 7mm
A<sub>4</sub> 62mm
--- Load rating
Dynamic load C<sub>r</sub> 21.6 kN
Static load C<sub>0r</sub> 11.3 kN
Fatigue load limit C<sub>u</sub> 0.795 kN
--- Unit information
Mass 1.5 kg
