SKU: PI42+D1400-042

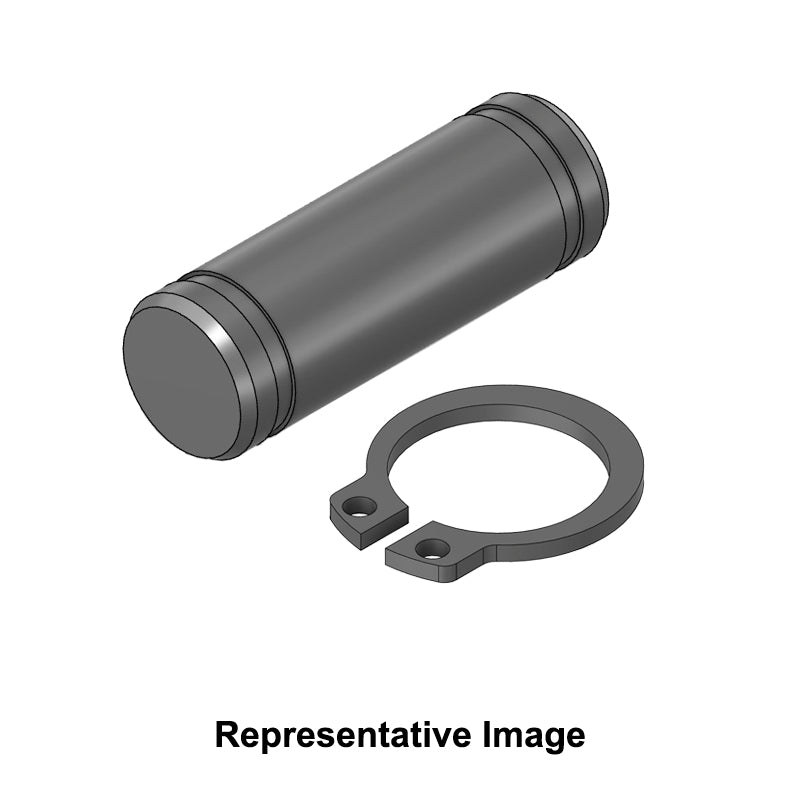

Chiavette PI42 Steel Clevis Pin and Circlip 42x104.3mm - Allow 7-10 Days

Chiavette PI42 Steel Clevis Pin and Circlip 42x104.3mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI42+Pin>PI42</a>
d1 42mm
l 104.3mm (+0.5mm)
d2 39.5mm
l1 89mm (+0.2mm)
z 2mm
m 1.85mm
Weight 1.1kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-042+Circlip>D1400-042</a>
Shaft Size 42mm
Circlip Thickness s 1.75mm
Thickness Tol. -0.06mm
Unstressed diameter d3 38.5mm
Unstressed diameter tol +0.39/-0.90mm
Lug a 6.5mm
Beam b 4.5mm
d5 2.5mm
Groove Diameter 39.5mm
Groove Tolerance -0.25mm
Minimum groove width 1.85mm
Groove depth 1.25 mm
Weight 0.0065kg
