SKU: PI16+D1400-016

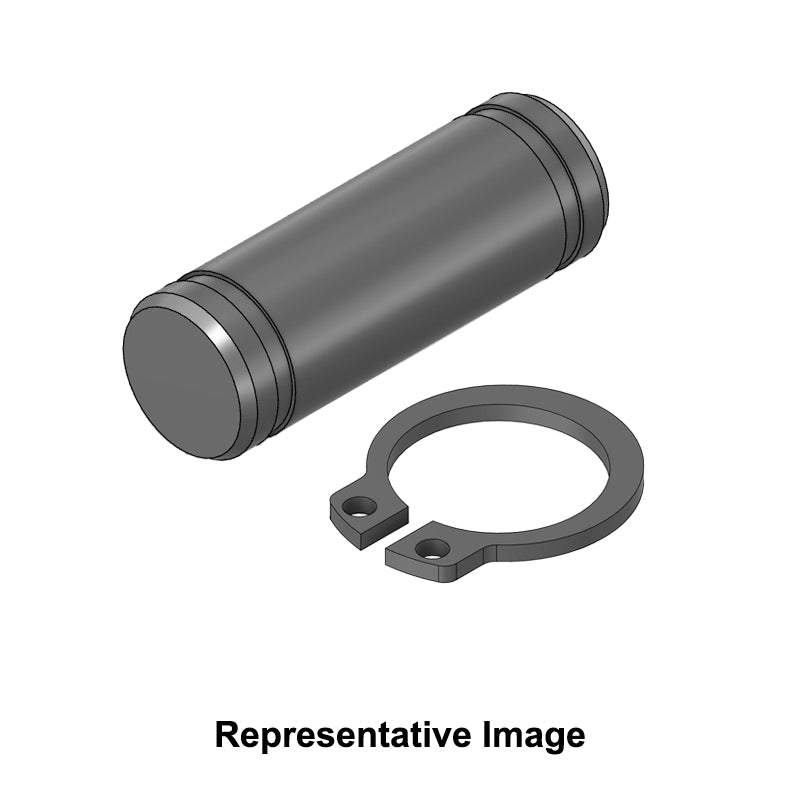

Chiavette PI16 Steel Clevis Pin and Circlip 16x39mm - Allow 7-10 Days

Chiavette PI16 Steel Clevis Pin and Circlip 16x39mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI16+Pin>PI16</a>
d1 16mm
l 39mm (+0.5mm)
d2 15.2mm
l1 32.5mm (+0.2mm)
z 1mm
m 1.1mm
Weight 0.061kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-016+Circlip>D1400-016</a>
Shaft Size 16mm
Circlip Thickness s 1mm
Thickness Tol. -0.06mm
Unstressed diameter d3 14.7mm
Unstressed diameter tol +0.10/-0.36mm
Lug a 3.7mm
Beam b 2.2mm
d5 1.7mm
Groove Diameter 15.2mm
Groove Tolerance -0.11mm
Minimum groove width 1.1mm
Groove depth 0.4mm
Weight 0.0007kg
