SKU: PI10+D1400-010

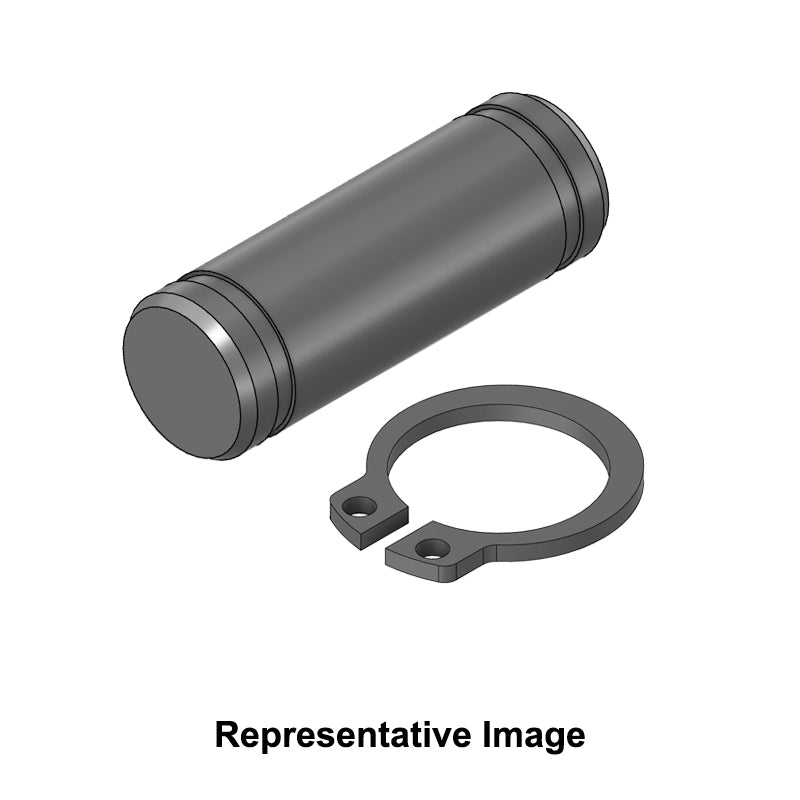

Chiavette PI10 Steel Clevis Pin and Circlip 10x25mm - Allow 7-10 Days

Chiavette PI10 Steel Clevis Pin and Circlip 10x25mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI10+Pin>PI10</a>
d1 10mm
l 25mm (+0.5mm)
d2 9.6mm
l1 20.5mm (+0.2mm)
z 0.5mm
m 1.1mm
Weight 0.015kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-010+Circlip>D1400-010</a>
Shaft Size 10mm
Circlip Thickness s 1mm
Thickness Tol. -0.06mm
Unstressed diameter d3 9.3mm
Unstressed diameter tol +0.10/-0.36mm
Lug a 3.3mm
Beam b 1.8mm
d5 1.5mm
Groove Diameter 9.6mm
Groove Tolerance -0.11mm
Minimum groove width 1.1mm
Groove depth 0.2mm
Weight 0.00034kg
