SKU: CM-UCTX10-115D1-NTN

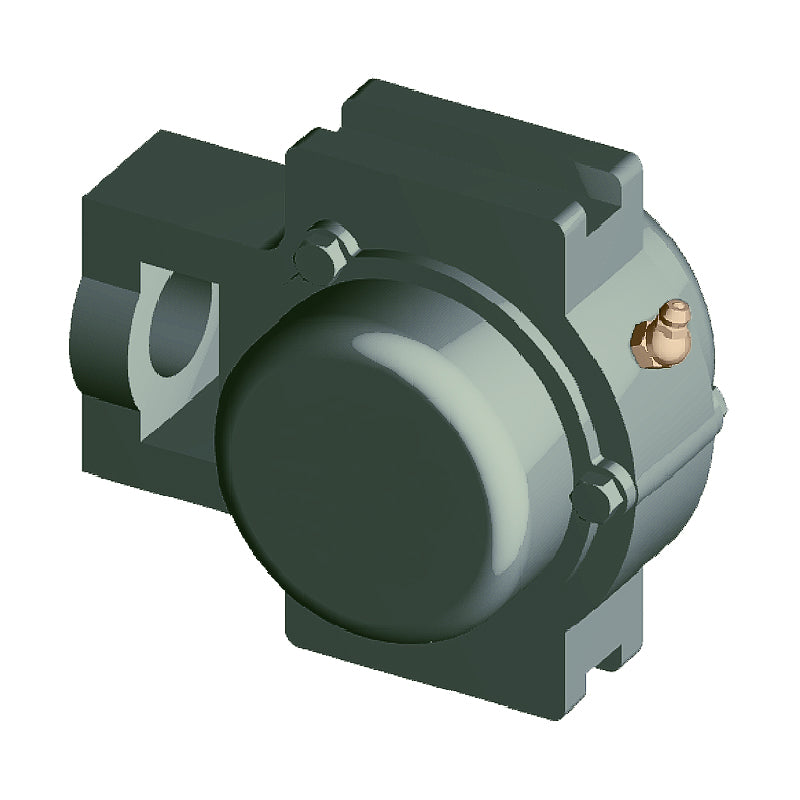

NTN CM-UCTX10-115D1 Imperial Cast Iron Take Up Unit with 1-15/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCTX10-115D1 Imperial Cast Iron Take Up Unit with 1-15/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 1-15/16 inch
N<sub>1</sub> 31/32 inch
L<sub>2</sub> 13/16 inch
H<sub>2</sub> 4-1/32 inch
N<sub>2</sub> 2-17/32 inch
N 1-3/8 inch
L<sub>3</sub> 3-3/4 inch
A<sub>1</sub> 0.866 inch
H<sub>1</sub> 5-1/8 inch
H 5-3/4 inch
L 6-23/32 inch
A<sub>2</sub> 1-21/32 inch
A 2-17/32 inch
r 2-9/16 inch
L<sub>1</sub> 4-3/16 inch
B 2.189 inch
S 0.874 inch
t<sub>2</sub> 7/16 inch
L<sub>4</sub> 6-3/4 inch
A<sub>5</sub> 3-15/16 inch
--- Load rating
Dynamic load C<sub>r</sub> 48 kN
Static load C<sub>0r</sub> 29.2 kN
Fatigue load limit C<sub>u</sub> 2.29 kN
--- Unit information
Mass 12 lbs
